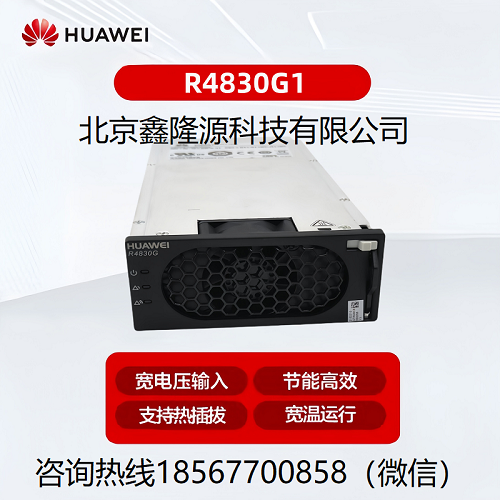

点击图片查看原图
一、产品介绍
R4830G1是一款高效率、高功率密度的数字化整流模块，实现85V AC～300V AC / 85V DC～420V DC输入，53.5V DC额定输出的转换。具有软启动、完善的输入和输出保护、低噪音、可并联使用等优点。采用z新电源监控术，实现整流模块及负载的实时监控、通过后台调节输出电压的功能。
二、产品特性
效率大于96%，节能显著
宽输入电压范围：
85V AC～300V AC / 85V DC～420V DC
工作温度范围：– 40℃～+80℃
总谐波失真（THD）≤3%
支持在线热插拔功能
全数字化控制
支持智能电表
支持CAN通讯
支持LED显示告警
支持电压电流调整和均流功能
满足RoHS要求
通过TUV、CE、UL、CB认证
三、产品数据
|
产品类型 |
R4830G1 |
||
|
基本指标 |
尺寸（宽 × 深 × 高） |
95.5 mm × 208 mm × 40.8 mm |
|
|
重量 |
≤ 1.5 kg |
||
|
散热方式 |
强制风冷 |
||
|
输入特性 |
输入电压 |
85V AC～300V AC |
85V DC～420V DC |
|
电压制式 |
220V AC单相 或 110V AC双火线 |
HVDC，额定：240V DC/336V DC |
|
|
输入频率 |
45～66 Hz，额定频率：50/60 Hz |
- |
|
|
输入电流 |
≤ 13 A |
||
|
功率因素 |
≥ 0.99 (≥50% load at 230V AC) |
- |
|
|
谐波 |
≤ 3% (≥50% load at 230V AC) |
- |
|
|
输出特性 |
输出电压 |
42V DC～58V DC，额定电压：53.5V DC |
|
|
输出功率 |
2000 W （176V AC～300V AC） |
2000 W（200V DC～420V DC） |
|
|
纹波和噪声 |
≤ 200 mVp-p (带宽20MHz) |
||
|
环境指标 |
工作温度 |
－40℃～＋80℃ （55℃下不降额） |
|
|
存储温度 |
－40℃～＋80℃ |
||
|
相对湿度 |
5%-95%（无凝露） |
||
|
海拔高度 |
≤ 5000 米 （如果在2000~5000米海拔下使用，z高工作温度有降额，每升高200米降低1℃） |
||
|
MTBF |
> 500,000小时 |
||
|
噪音水平 |
≤ 45 dB (25℃，全载) |
||
|
标准 |
安规认证 |
TUV，CE，UL，CB 认证 符合UL60950-1，IEC60950-1, EN60950-1, CAN/CSA C22.2 No. 60950 -1, IEC62368-1, UL 62368 -1, CAN/CSA-C22.2 No. 62368 -1, EN62368-1标准 |
|
|
EMC |
EN55032 Class B，EN55024，EN61000-3-2，EN61000-3-3，ETSI EN300 386，ETSI EN301489，ITU-T K.20 |
||
|
防雷 |
YD 5098-2005 5KA |
||
